功能概述

　　本型計量箱是在同類產品的基礎上改進而成，適用于額定頻率50Hz，額定電壓10kv的戶外交流電力系統中作有功、無功電能計量，是老式油浸產品理想的替代產品。

　　本型電壓互感器采用具有耐電弧、耐紫外線、耐老化的戶外專用環氧樹脂真空澆注而成，外形采用防雨傘裙，表面爬電距離大，二次出線端子加有金屬保護罩密封，防雨、防塵、耐腐蝕是城鄉電網改造理想的換代產品。

技術參數

　　1.準確等級：0.2S、0.2、0.5S；

　　2.額定電壓比:10000/100V、6000/100V；

　　3.額定一次電流：5?1000A；

　　4.額定二次電流：5A或1A

　　5.額定容量：電壓部分:0.2級，20VA；

　　　電流部分：0.2S、0.2級,10VA;

　　6.額定短時熱電流倍數：100Iin/Is；

　　7.額定動穩定電流倍數：250Iin。

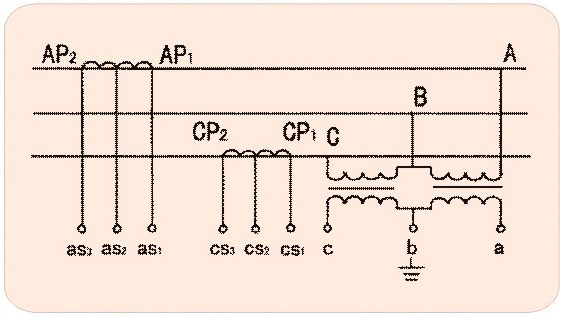

接線圖

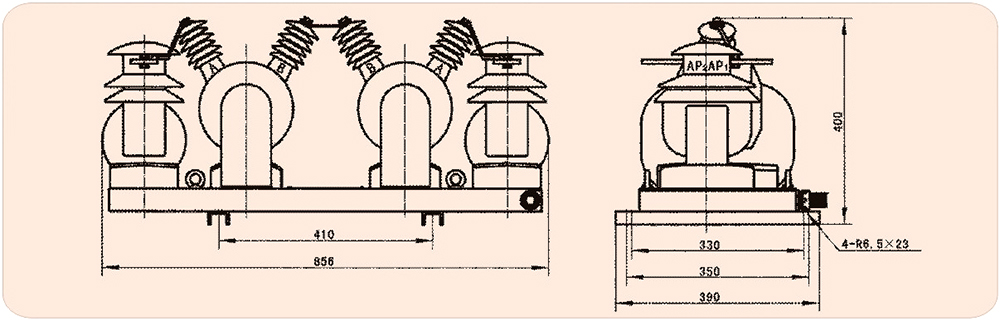

外型及安裝尺寸圖
